- 欧陆直流调速器
详细信息
品牌：Parker(原欧陆） 型号：514C/512C 加工定制：是 类型：直流调速器 输入电压：220 输出电压：380 V 额定功率：15 KW 输入转速：2000 rpm 输出转速范围：800-2000 适用范围：通用 欧陆：512C 514C 欧陆514、512一级代理

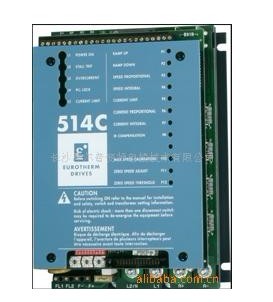

欧陆514C直流调速器是英国欧陆驱动器器件公司生产的一种以运算放大器作为调节元件的模拟式直流可逆调速系统。作为一种使用于工业环境中的扩展设备，514C采用了一种开放式的框架结构，整个扩展器以散热器为基座，两组反并联的晶闸管模块直接固定在散热器上；另外一块驱动电源印刷电路板、一块控制电路印刷电路板和一块面板以层叠式结构装在散热器上面，整个装置不需特殊工具就可以很方便地进行拆卸。控制器整体尺寸为160mm×240mm×130mm(宽×高×厚)。
控制器的面板：514C型调速器是一个逻辑控制的无环流直流可逆调速系统，它的控制回路是一个转速——电流双闭环系统，外环是转速环，可采用速度反馈或电枢电压反馈，用户可以通过操作功能选择开关SW1/3来决定反馈的方式。当采用电枢电压负反馈时，可使用电位器P8加上电流正反馈来进行速度补偿，如果采用的是速度负反馈，则应去掉电流补偿，即把电位器P8逆时针转到底。速度反馈的电压范围通过功能选择开关SW1/1 ，SW2/1的组合来设定，并通过电位器P10对转速进行校正。
SSD512
控制器适用于永磁和并磁直流电机的转速和力矩控制。
装置有四种型号：
512C/04 4A
DC
512C/08 8A
DC
512C/16 16A
DC
512C/32 32A
DC
控制器计设在
110-415V
AC 50/60Hg
单相电流上运行，
简单改变控制器上的变换
抽头即可使装置使用于供电电压。
控制器采用全波半控可控硅
/
二极管功率桥块，封装在两块分开的模块中，以便
使两模块及控制板可靠接地。
直流电动机的转速采用线性闭环控制，
由电枢电压或测速发电机取得反馈讯号使
电机转速能在负载波动情况下保持不变。
速度环内的电流环使受控制的电流电平适应于电动机，
实际电平值用户可通过电
流控制电位器和开关来调节。
☆产品描述：
512C/514C系列经济型直流调速器可作为用户设备的控制主机，绝对的线性化控制使512/514C系列适用于小功率单传动或多传动的应用。☆ 产品规格：
512C/514C系列为经济型直流调速器 .
其中512C为不可逆.
514C为双向可逆运行.
额定输出电流有8A,12A,16A,32A.☆ 输入电源:调速器使用交流110V,220V,380V,480V的单相电压，适用于永磁式或他激式直流电动机的控制。
☆ 调速器输出额定电枢电压为90V DC（110/120V AC时），或180V DC（220/240V AC时），或320V DC（380/415V AC时）；*大电枢电流为4、8、16、32A；在电枢电压320V DC时电动机额定功率为 1.125, 2.25, 4.5, 9KW。
☆ 调速范围：电枢电压反馈为20:1，测速反馈为100:1。
☆ 速度控制精度：电枢电压反馈典型值为2％，测速反馈典型值为0.1%。
☆ 转矩控制精度：2%
☆ 过载能力：150%负载时为60秒。
☆ 励磁电流为3A DC，励磁电压=0.9×电源电压。512C/8A8A 不可逆220V/380V单相512C/16A16A 不可逆220V/380V单相512C/32A32A 不可逆220V/380V单相514C/8A8A 可逆220V/380V单相514C/16A16A 可逆220V/380V单相514C/32A32A 可逆220V/380V单相 -
